~NVC系列大行程全自动光学影像测量仪
专家点评：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。
商家点评：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。
产品介绍：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。

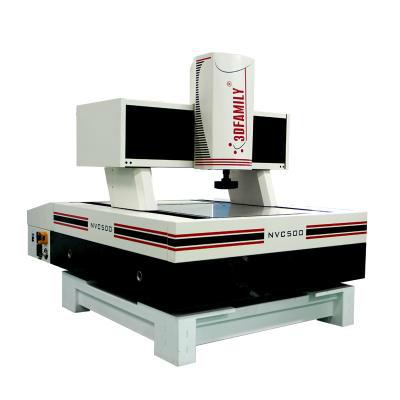

~NVC系列大行程全自动光学影像测量仪
针对大中型钣金件、PCB板、TFT、冲压件、菲林片等行业零部件的尺寸控制与检测，NVC大行程全自动光学影像测量仪采用伺服控制系统，搭配美国原装NAVITAR镜头与五环八区四十相灯，实现了复杂工件的方便快速的精确测量，大理石的材质辅以拱形的横梁设计和同步带传动，在机台平稳运行的基础上实现了精确的定位，新版CNC软件界面与智泰OVM3.0专业软件的强强组合，可实现自动抓取元素及形位公差的测量，开创了大行程全自动光学影像测量仪的先河。
~
机台型号
NVC500
NVC700
NVC1200
NVC1500
工作平台尺寸(mm)
834*730
1034*930
1534*1330
1834*1530
全机尺寸(mm)
1800*1300*1407
2000*1500*1407
2500*1900*1407
2800*2100*1407
测量行程(mm)
400*500*200
600*700*200
1000*1200*200
1200*1500*200
机台重量(kg)
机身：1500 底座：250
机身：2250 底座：250
机身：3050 底座：450
机身：4000 底座：500
机台承重(kg)
30
机台底座和立柱材质
高精度花岗岩(横梁为高精度花岗岩)(立柱为铸铁)
操作方式
自动
传动方式
同步带传动
马达控制方式
智能一体化控制(鼠标、摇杆)
镜头
全自动NAVITAR变焦镜头
放大倍率
影像放大倍率：28X-145X
CCD
日本SONY高清晰CCD
光学尺解析度(um)
1(0.5可选)
X 、Y轴重复性(um)
3
X 、Y轴精度(um)
(3+L/250)
(3.5+L/250)
(4+L/250)
(4.5+L/250)
Z轴重复性(um)
4.5
速度(mm/s)
X轴:300 Y轴:300 Z轴:30
加速度(mm/s²)
X轴:800 Y轴: 800 Z轴:300
灯源
上表面灯：分区控制40相灯 白色；
下轮廓灯：LED近平行光灯 白色
三基色可选（白、红、绿）
控制方式：程控
软件
OVM Pro3.0
使用环境
电源：110v-220v±10% 50/60Hz，温度：20±5℃，湿度：45%-75%
保修期
一年
~广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视（LCD）、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
